Mejorando la Montura Ecuatorial CG-5
Eje de Ascención Recta, Parte 1
Aprendí mucho desarmando el eje de
Declinación de mi CG-5, por lo que el eje de AR fue mucho
más rápido. Las técnicas para limpiar, suavizar y
pulir los componentes de AR son los mismos que los de la sección
de Declinación. Nos concentraremos, entonces, en el desarmado
del eje AR y cualquier problema inusual que puedas encontrar.
NOTA: Una nueva versión de la CG-5
apareción en 1999 con un diseño diferente en el eje
AR, incluyendo dos rodamientos. De acuerdo con dueños de esta
nueva montura, el procedimiento de desarmado no varía en forma
significativa de las descripciones que se dan a continuación. De
todos modos, no tengo experiencia propia con la "nueva" CG-5.
Comienza por quitar el alojamiento del sinfin de la
carcasa de la montura. Como con el sinfin de Dec, quita los cuatro
tornillos, pero deja el pequeño central en su lugar.

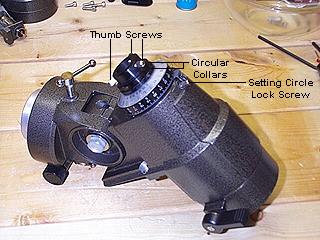

En la parte inferior
del conjunto AR, quita los tres pequeños tornillos de
fijación del ocular de alineación polar, y también
el tornillo de fijación del círculo graduado. A
continuación, busca dos pequeños tornillos a
través del agujero en la carcasa. Afloja, pero no quites estos
tornillos. Desenrosca y quita el primer anillo de sujección. El
segundo anillo puede ser quitado también. Encuentra y quita los
espaciadores plásticos bajo el segundo anillo.
|

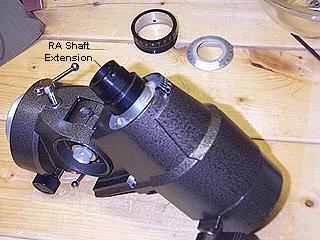

Quita los dos
círculos graduados. La extensión del eje de AR puede ser
quitada ahora, para poder acceder al anillo de fijación. Quita
los separadores plásticos bajo la extensión del eje.
|
|
|
|
|

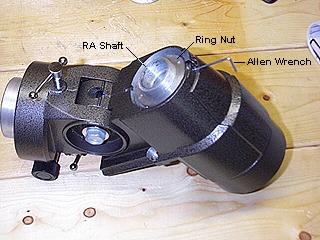

El anillo de AR se
asegura con tres pequeños tornillos Allen (el anillo de
Declinación sólo se asegura con dos tornillos). Estos
pueden ser alcanzados a través de la pared del alojamiento del
eje, donde se quitó el tornillo que asegura el círculo
graduado.
Rota el eje AR hasta
que uno de los tornillos sea visible bajo el agujero. Afloja, NO QUITES
el tornillo. Continúa con el segundo y tercer tornillo de esta
manera.
El anillo de fijación puede ahora ser desenroscado del eje de AR. Consulta la sección de Declinación para más detalles sobre cómo quitar el anillo y la herramienta que podrías necesitar.
Hay un espaciador de
plástico bajo el anillo. Quítalo con cuidado y
guárdalo. El eje AR puede ahora quitarse de su alojamiento.
|
